刮板输送机的部件组成

刮板输送机刮板输送机是一种有扰性牵引机构的连续输送机。它的牵引机构是刮板链， 承载装置是溜槽。在综采工作面，为了与采煤机、液压支架配合使用，在溜槽的采空区侧设有挡煤板，导向管（链牵引采煤机用）。刮板输送机在综采工作面中起承载、运煤和采煤机导向以及液压支架推移支撑等作用，在整套综采设备中起着很重要的作用。

刮板输送机部件组成：

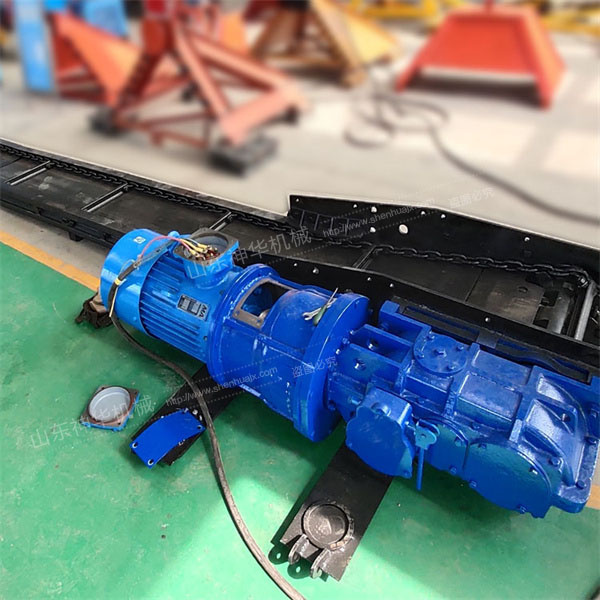

各种类型的刮板输送机的主要结构和组成的部件基本是相同的，它由机头、中间部和机尾部等三个部分组成。此外，还有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件。机头部由机头架、电动机、液力偶合器、减速器及链轮等件组成。中部由过渡槽、中部槽、链条和刮板等件组成。机尾部是供刮板链返回的装置。重型刮板输送机的机尾与机头一样，也设有动力传动装置，从安设的位置来区分叫上机头与下机头。
