刮板输送机的工作段

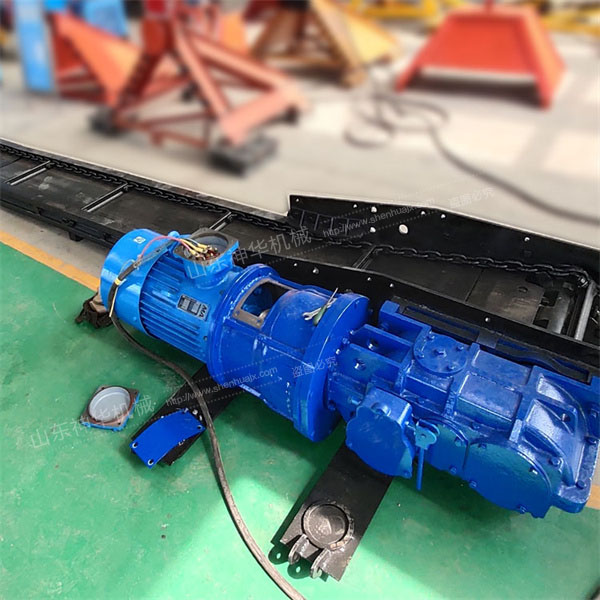

刮板输送机是一种进行连续运输设备，这种输送机是将物料放在输送槽中，刮板推动物料移动，达到运送物料的目的。和带式输送机相比，刮板输送机的运输倾角大，可达30°甚至45°，容易实现多点受料和卸料；刮板链具有较高的耐磨性、韧性和强度，其结构简单、强度高、刚度大、韧性好，耐冲击与摩擦，因此，用途较为广泛。与其他输送机相比，刮板输送机的缺点是工作阻力大，耗电大。

刮板输送机适于输送各种粉末状、小颗粒或块状的流动性较好的散粒物料，如煤炭、矿石、砂子、谷物等。不适于输送本身具有碾碎和磨损的脆性物料。

刮板输送机的工作段，有的是上段，有的是下段，或者上、下段都是工作段。下段工作的输送机，卸料比较方便，物料可以直接通过槽底的洞孔卸出。若要求两个方向输送物料时，则上、下段同为工作段。

作为牵引构件的链条有一根、两根或三根。安设在刮板的中部或两瑞。链条是通过链轮的啮合驱动的。由于链轮为多边形，因此链条运动是非均匀的。链条的缺点是：质量较大，链条关节处易被沾污和磨损，运动速度不均匀而引起动力载荷，因此，其运动速度不宜太快。

刮板的形状一般由输送槽的横截面确定，常为矩形或梯形。刮板厚度为3-8mm钢板、角钢或扁钢冲压而成，也可采用可锻铸铁铸成或用异型钢材制造。刮板弯 曲变形不超过总的（3%)，缺少不超过总（2%），并且不得连续出现。

输送槽是用厚度为4-6mm的钢板冲压或轧制的型钢与钢板焊接而成的。每段为4-5m，彼此间可以连接起来。刮板与料槽之间有3-6mm的间隙。在料槽内壁也可以铺设铸石衬板。
