SGD刮板输送机的结构组成

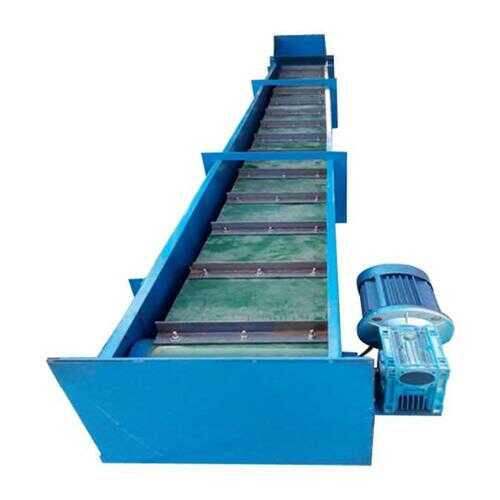

SGD刮板输送机主要用于一般中小煤矿的缓倾斜或薄、中厚煤层采煤工作面、掘进巷道及顺槽运输煤炭，还可与采煤机配套，实现机械化生产。结构简单，轻便，主要零部件采用强度钢材制造，设计合理，整机可靠性高，使用、维护方便。每种型号的刮板输送机都有多个部件组成，下面就来介绍一下SGD刮板输送机都有哪些部件组成？SGD刮板输送机可用于水平运输，亦可用于倾斜运输。沿倾斜向上运输时，煤层倾角不得超过25°，向下运输时，倾角不得超过20°，当煤层倾角较大时，应安装防滑装置。可弯曲刮板输送机允许在水平和垂直方向作2°～4°的弯曲。各种类型的刮板输送机的主要结构和组成的部件基本是相同的，它由机头、中间部和机尾部等三个部分组成。

SGD刮板输送机的组成：

1、机头由箱体、主动链轮、减速电机、传动链轮、链条等组成。通过减速电机带动链条工作。机头即是动力输入端，又是出料端，亦可根据实际需要，将出料口与头部分离。动力输入在头部两侧任意选择，视现场情况而定。

2、机尾由箱体、被动轮、张紧机构等组成，张紧机构用于调节刮板链条的松紧程度。

3、中间节由箱体滑道、刮板链条、机盖等组成，用于输送谷物。可分为变形段（可无）、弯曲段、直筒段。

4、出口节、入口节由出、入口法兰，接口等组成，用于谷物的出进。

5、链条是主要的工作部件，齿面为工作面。链条主要采用T型和V型。

6、传动采用减速电机通过链传动与头部传动轴相连的形式。

此外，还有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件。机头部由机头架、电动机、液力偶合器、减速器及链轮等件组成。中部由过渡槽、中部槽、链条和刮板等件组成。机尾部是供刮板链返回的装置。重型刮板输送机的机尾与机头一样，也设有动力传动装置，从安设的位置来区分叫上机头与下机头。
