刮板输送机-刮板输送机链条三种不同形式

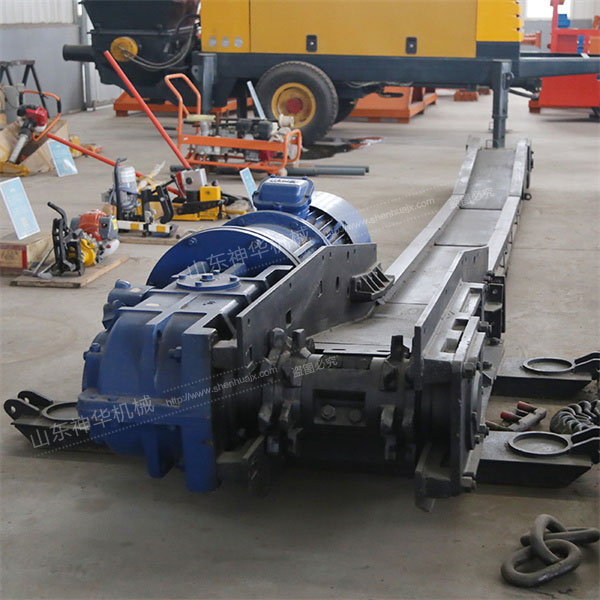

刮板输送机链条可用于水平、倾斜和垂直方向输送散体物料，常用于粮油、饲料加工厂原粮、半成品及成品的输送，刮板输送机链条适用于油脂加工厂生产工艺中油料的输送和粮食仓库原粮的输送。具有结构简单，密封性好，进卸料装置简单，可多点进卸料，布置形式灵活，可同时多方向完成物料的输送等优点。刮板输送机链条采用中碳调质钢，冷镦模具钢。该钢价适中，加工容易，经适当的热处理以后可获得-定的韧性、塑性和耐磨性。正火科促组织球化，适合于高频淬火、火焰淬火等表面硬化处理等。应用:经调质后用于制造承受中等负荷及中等速度工作。刮板输送机是一种 在封闭的矩形断面壳体内，借助于运动着的刮板链条连续输送散状物料的运输设备，其核心构件就是刮板链条，在粮食、油料加工厂库中，常采用的刮板输送机链条有:模锻链、弯板滚子链、焊弯板链。

一、套筒滚子

套筒滚子链结构每节有两个链板，两个销轴，两个套筒(套筒与链板不相连)及4个卡环组成，有时可以不用衬套，内外链扳是用冲压的方式加工而成。套筒滚子链的特点是耐磨损、精度高、耐疲劳，适用于频繁启动并带有较大冲击载荷的工作环境，适用于输送物科500t/h以下埋刮板输送机。存在的问题:笨重，常用于重载输送，用于粮油行业清洁且颗粒稍大物料，应用范围窄。一般企业生 产链条设备不到位，冲压成型后加工工艺水平不足，易造成链条断裂、磨损严重影响链条寿命。

二、模锻链

模锻链采用棒料锻造成型的一种可拆卸链条，它由链杆与销轴组成，链杆通过模锻或辊锻，再进行机加工制成，其链杆分为大头、小头和杆身三部分。此链条工艺特点是:在锻压过程中对材科的纤维组织有一定的加强作用:且表面采用低碳台工艺金钢渗碳处理这样，既有较高的表面耐磨性又有优良的综合机械性能，耐磨损、质里轻、强度高、使用寿命长:它在与头轮轮齿啮合和在导轨上运行时是滑动摩擦。

存在的问题:某些工厂锻造环节不能严格把关，为降低成本原材料偷工减料，严重影响链条的强度与耐磨性，使链条的寿命大大降低。

三、焊接弯扳链

焊接弯板链链条每节有两个链板，两个销轴，两个套筒( 焊到链板上)及4个卡环组成。-系列的弯板链节用销轴连接组成，板孔与销轴的连接可以采用过盈配合或采用机械止锁方式，其销轴、链扳均经过特殊热处理可进行硬化和部分硬化，提供了大耐碰撞性和佳的抗磨寿命，链条两翼与耐磨刮板通过螺栓连接。链条在与头轮轮齿啮合和在导轨上运行时是滑动摩擦。焊接弯板链的特点是针对强烈冲击性、磨损性物料的输送。能够经受久磨损，强度冲击。存在的问题:对于生产厂家制造要求高。如果表面处理处理不到位，热处理工艺不够，焊接后不进行回火去应力，焊丝选型不对等，均易造成焊缝、链板及销轴断裂等情况。
