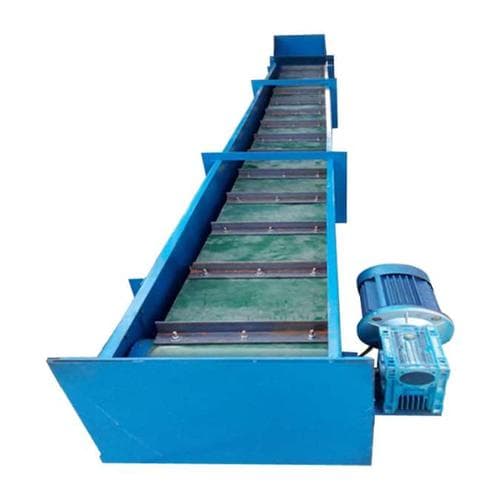

SGD刮板输送机组成及应用！

SGD刮板输送机刮板的形状为梯形、长方形或长条形。SGD刮板输送机有固定式和移置式两种。移置式刮板输送机的各部件易于拆装，移位后重新安装使用。SGD刮板输送机的优点是：结构简单牢固，精度要求较低，装载和卸载方便，高度小，特别适用于井下。缺点是易碾碎物料、噪声和能耗较大。这种输送机大多用于煤炭工业,输送能力一般为30～120t／时，链条速度一般为0.3～1.0米／秒，输送长度可达200米。

SGD刮板输送机部件组成：

各种类型的刮板输送机的主要结构和组成的部件基本是相同的，它由机头、中间部和机尾部等三个部分组成。

此外，还有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件。机头部由机头架、电动机、液力偶合器、减速器及链轮等件组成。中部由过渡槽、中部槽、链条和刮板等件组成。机尾部是供刮板链返回的装置。重型刮板输送机的机尾与机头一样，也设有动力传动装置，从安设的位置来区分叫上机头与下机头。

SGD刮板输送机组成：

按SGD刮板输送机溜槽的布置方式和结构，可分为并列式及重叠式两种，按链条数目及布置方式，可分为单链、双边链、双心链和三链4种。

SGD刮板输送机实际应用：

SGD刮板输送机可用于水平运输，亦可用于倾斜运输。沿倾刮板输送机斜向上运输时，煤层倾角不得超过25°，向下运输时，倾角不得超过20°，当煤层倾角较大时，应安装防滑装置。可弯曲刮板输送机允许在水平和垂直方向作2°～4°的弯曲

SGD刮板输送机的工作原理是什么？

SGD刮板输送机的工作原理是，将敞开的溜槽，作为煤炭、矸石或物料等的承受件，将刮板固定在链条上（组成刮板链），作为牵引构件。当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直至到机头部卸载。刮板链绕过链轮作无级闭合循环运行，完成物料的输送。
