刮板输送机结构组成与工作原理

刮板输送机在各行业、各领域内都举足轻重的作用，只要对其进行合理的而运用，输送机就能得到充分利用。在水果分拣行业中，分拣输送机的重要性也越来越明显，从设备的组成开始介绍。刮板输送机整体是由机架、整理排列装置、检测分拣装置以及自动选别装置构成的，其中机架是整个输送机的支撑部件，须具备可靠的稳固性。

刮板输送机结构组成与工作原理:

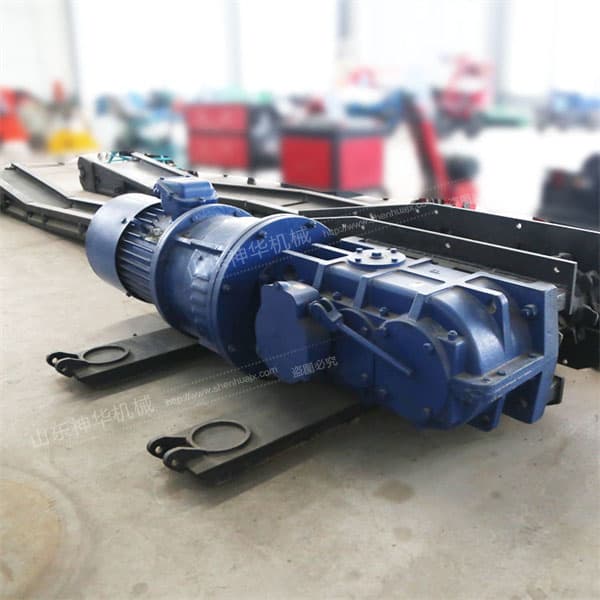

1、传动部：传动部主要由电动机、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成，联结罩将电动机、减速器连成一个整体，动力通过减速器传递至链轮，链轮带动刮板构成封闭式传动链，从而起到运输煤炭的作用。

2、液力偶合器：液力偶合器主要由外壳、泵轮、透平轮等零件组成，靠液力传递动力，减少启动的冲击和震动，实现过载保护。

3、减速器：减速器为圆锥圆柱齿轮传动，传动功率40kw，传动比24.564。为保证轴承正常运转，应对轴承的轴向游隙进行适当调整：第 一轴为0.04--0.1；第 二轴为0.08—0.15；第三轴为0.07—0.15；第四轴为0.2—0.4，圆弧伞齿轮的轴向位置也应适当调整，以保证合理的啮合侧隙和接触点，其啮合侧隙不小于0.17mm，接触点沿齿长和齿高方向不少于百分之50。第 一轴轴向游隙可通过调整螺母进行调整，第 二、三、四轴轴向游隙用调整垫进行调整。

4、链轮：链轮半滚筒组成一体，为刮板链传递动力。

5、机头架：机头架由侧板、底板等零件组焊而成，其侧面分别用以固定减速器和盲轴总成，尾端与过渡槽连接。

6、盲轴：盲轴由轴承座、盲轴等零件组成，其主要作用是支撑链轮。

7、紧链器：紧链器由偏心轮、外壳、闸带、制动轮等零件组成，通过闸带抱紧制动轮实现制动，并与紧链挂钩配合使用，起到张紧刮板链的作用。

8、过渡槽：过渡槽由槽帮钢和中板组焊而成，是机头架和中部槽的过渡连接装置。

9、中部槽：中部槽是刮板输送机的重要组成部分，由槽帮钢、中板、连接销组焊而成，中部槽与中部槽之间通过连接销实现纵向连接。

10、刮板链：刮板链由圆环链、刮板、连接环、螺栓组装而成，刮板材料为轧制型钢，带有斜面的一侧与中部槽中板接触，起到刮煤作用，连接环凸起部分起导向作用。

11、机尾：机尾由机尾架和机尾轴组装而成，是刮板链回转的导向机构。亦可采用双驱动方式即机头、机尾均为传动部，可使整机铺设长度增到160m。

（注：采用双驱动方式时只能共用一套电控装置，先将首尾传动部调至转向一致后方可开机，否则，将造成拉断刮板链或损坏传动部等事故发生。）

12、左右挡板：刮板输送机出厂时一般不配置左右挡板，若用户需要可特殊定货。
