刮板输送机的原理和工作流程解析！

刮板输送机是一种常见的物料输送设备，广泛应用于化工、冶金、电力、建材、矿山等行业。它能够输送各种粉状、颗粒状、块状的物料，特别是适用于输送比较粘稠、易结块的物料。本文将对刮板输送机的原理和工作流程进行详细的阐述。

一、原理

刮板输送机是通过链条驱动刮板在机槽内来回运动，将物料从一个点输送到另一个点。其原理主要包括以下几个方面：

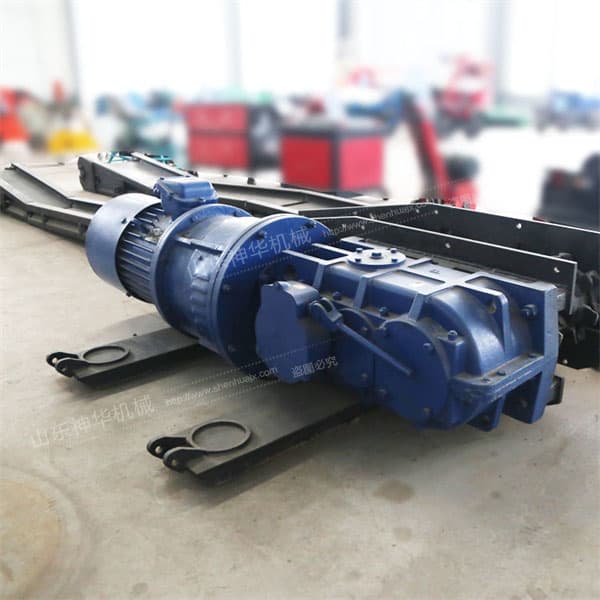

1. 传动装置：刮板输送机的传动装置包括电机、减速器、轴承、链条等组成部分。电机通过减速器带动链条旋转，同时将刮板带动上下运动。

2. 刮板机构：刮板机构是刮板输送机的主要运动部件，通常由刮板、轴承、连接杆、刮板支架等组成。刮板通过链条向前移动，将物料从进料端输送至出料端。

3. 机槽结构：机槽是刮板输送机的主体部分，通常采用钢板焊而成。机槽内部满足物料输送的要求，通常有两种形式：一种是 V 形槽，用于输送黏稠度较大、易凝结的物料；另一种是滑槽，用于输送颗粒状物料。

二、工作流程

刮板输送机的工作流程可根据输送物料的不同分为两种类型：一种是 V 形槽输送机，适用于输送较为黏稠的物料，例如污泥、沥青等；另一种是滑槽输送机，适用于输送颗粒状物料，例如煤粉、水泥等。下面将分别对它们的工作流程进行介绍。

1. V 形槽输送机的工作流程

V 形槽输送机在工作时，物料先通过进料口进入 V 形槽内。在刮板的带动下，物料开始沿着机槽运动，并逐渐充填到机槽的高点。当物料在高点时，由于重力作用，物料开始向下动，形成一个物料流，直到流到出料口被输送出机槽。

在 V 形槽输送机中，由于物料黏稠度大，有可能会造成堵塞或物料倒灌的问题。解决这一问题常用的方法是在进料口处设置挡板和自动清洗装置。挡板作用是避免物料倒灌，自动清洗装置则能够定时清洗机槽，避免物料堵塞。

2. 滑槽输送机的工作流程

滑槽输送机的工作流程与 V 形槽输送机有所不同。物料先从进料口进入滑槽内，然后由于刮板的带动和重力的作用，物料开始向出料口运动。与 V 形槽输送机不同的是，滑槽输送机中物料是沿着斜面滑动，而不是流动。

在滑槽输送机中，由于物料颗粒状，相对比较轻，不容易出现堵塞或倒灌的问题。然而，在工作过程中，如果物料的速度不均匀或机槽角度不合适，也会对输送效果产生不好影响。因此，在实际应用中，根据物料的特性和输送距离的不同，需要合理选择工作参数，以达到良好的输送效果。

三、小结

刮板输送机是一种常用的物料输送设备，适用于输送各种粉状、颗粒状和块状物料。其原理主要是通过链条驱动刮板在机槽内来回运动，将物料从一个点输送到另一个点。根据输送物料的不同，刮板输送机可以分为 V 形槽输送机和滑槽输送机，它们的工作流程也有所不同。在实际应用中，需要根据物料的特性和输送距离的不同，合理选择工作参数，以达到良好的输送效果。
