40T刮板机的结构！

40T刮板机有传动部、传减速器、链轮、40T刮板机机头架、盲轴、紧链器结构组成。

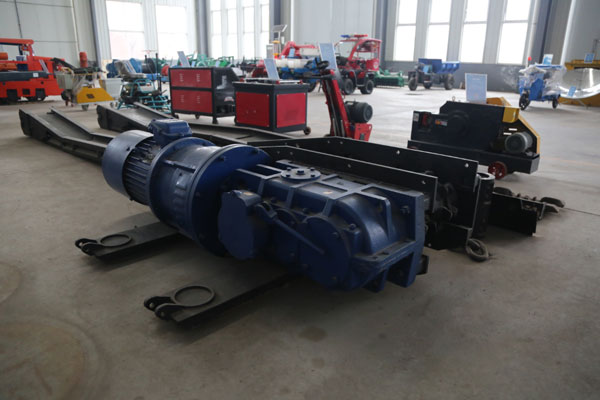

40T刮板机的结构

1，传动部：传动部是由电动机、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成，联结罩将电动机、减速器连成一个整体，动力通过减速器传递至链轮，链轮带动刮板构成封闭式无极传动链，从而起到运输煤炭的作用。

2，传减速器：它是由为三级圆锥圆柱齿轮传动，传动功率40kw，传动比24.564。为保证轴承正常运转，应对轴承的轴向游隙进行适当调整：第一轴为0.04–0.1；第二轴为0.08—0.15；第三轴为0.07—0.15；第四轴为0.2—0.4。

3，链轮：链轮半滚筒组成一体，为刮板链传递动力。

4，40T刮板机机头架：机头架由侧板、底板等零件组焊而成，其侧面分别用以固定减速器和盲轴总成，尾端与过渡槽连接。

5，盲轴：由轴承座、盲轴等零件组成，其主要作用是支撑链轮。

6，紧链器：由偏心轮、外壳、闸带、制动轮等零件组成，通过闸带抱紧制动轮实现制动，并与紧链挂钩配合使用，起到张紧刮板链的作用。

40T刮板机的安装标准

40T刮板机的质量要求是：40T刮板机在制造厂应进行装配，要运转灵活、无卡阻现象。

40T刮板机的安装基准线是推焦中心线、前轨中心线、标高6260mm平台，一、三台刮板机的机槽中心线与前轨中心线平行，二台刮板机的机槽中心线与前轨、前端梁中心线垂直相交，与推焦中心线、左右侧梁中心线相平行。安装时一、二台机槽宽为690mm、三台机槽宽为1000mm，均应以中心线为安装基准，偏离中心线误差为±1.0mm，安装时误差大，就会产生刮板与机槽卡、堵现象。

安装时连接处螺栓要拧紧、防止松动。
