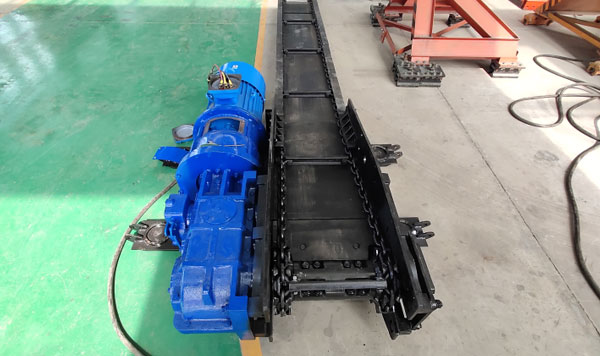

刮板机配件之中部槽！

刮板机配件是刮板输送机必可少缺少的部件之一，刮板机配件中包括许多个主要有：刮板机刮板、链条、刮板机中部槽等等，但每一个部件都起着不同的作用。

刮板机配件的中部槽

刮板机配件中部槽主要用于煤矿井下刮板输送机和转载机。刮板机配件中部槽是刮板输送机的机身，由中板和槽帮刚等组成，上槽运煤下槽供刮板链返程用。本实用新型涉及煤矿井下刮板输送机技术领域，中部槽具体地说是一种新型刮板机中部槽。传统刮板机配件中部槽的中板对接后表面的平面度有较大误差，增大了刮板运行阻力，加速了中板的非正常磨损。

刮板机配件中部槽运行时会出现上下起伏角度，易使搭接板损坏。同时，铸造挡板槽帮上支撑锻造轨座的弯联接板，也存在联接强度较低，刮板机中部槽使用寿命短的问题。本实用新型的每块中板的两端为凸凹台阶接口；刮板机配件中部槽在弯联接板上焊有垫板，在弯联接板和垫板的顶部焊有筋板，在弯联接板和垫板上开有联接输送机电缆槽的长圆孔、沉孔。本实用新型适用于大功率、大采高重型刮板输送机配套。

刮板机配件的链轮

刮板机配件链轮运用于以链条作为传动输送的设备上(刮板输送机、链式提升机等)，而输送链轮的齿形又区别与一般传动链，在选用时节距应与输送链条保持一致。

综采链轮,链轮轴组是综采刮板机机头部分的重要组成部分，在煤炭开采中，链轮通过减速机带动，链条带动刮板在中部槽中运行，从而达到运输煤炭等物料的目的。由于链条不断的与链轮体接触，链轮的链轮齿部分容易磨损，链轮齿磨损后，容易造成刮板机跳链等故障 。

综采链轮,链轮轴组采用42CrMo或者45CrMnMo材质锻打加工而成，适用于综采刮板输送机,链轮要求锻件表面不得有裂纹、夹层、褶皱、锻伤、夹渣、结疤等缺陷,链轮齿面淬火硬度HRC50-55，淬硬层深度10mm。
