SGD刮板输送机的组成！

SGD刮板输送机运转中要仔细检查链板运行情况、链子松紧度，链子与头轮啮合是否正常。在工作面全长，输送机不能有过大的弯曲，左右弯曲度不超过3度，以免掉下链。

SGD刮板输送机的组成

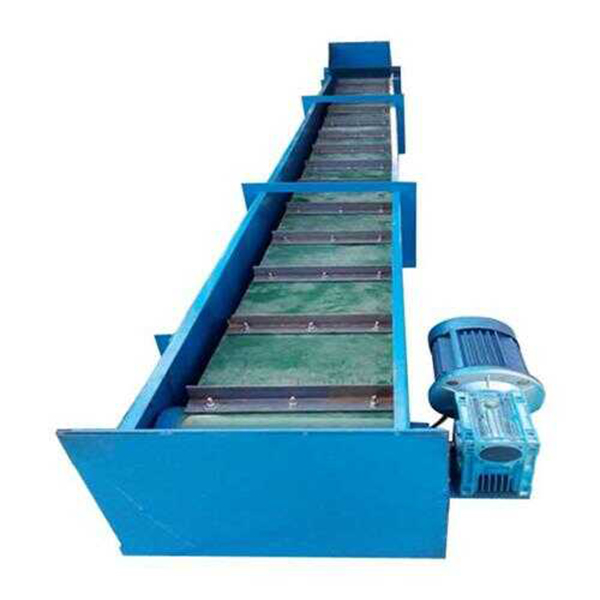

SGD刮板输送机的主要结构和组成的部件基本是相同的，它由机头、中间部和机尾部等三个部分组成。此外，还有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件。机头部由机头架、电动机、液力偶合器、减速器及链轮等件组成。中部由过渡槽、中部槽、链条和刮板等件组成。机尾部是供刮板链返回的装置。重型刮板输送机的机尾与机头一样，也设有动力传动装置，从安设的位置来区分叫上机头与下机头。

SGD刮板输送机安装工作步骤

1.划线 ；

2.检查土建施工，查看地脚螺栓和预埋钢板情况；

3.检查输送机各个部件的位置 ；

4.根据地脚螺栓安装桁架；

5.安装和调整设备（包括上下托辊、刮水器、驱动装置等）；

6.安装胶带提升机 ；

7.安装伸缩头；

8.安装导料槽 ；

9.安装拉紧装置；

10.安装所有电气部分支架；

11.胶带切割和硫化连接。

SGD刮板输送机电气部分安装步骤：

1.安装电缆管道 ；

2.安装限位开关、保护装置、电控柜等；

3.安装电灯；

4.铺设电缆 ；

5.连接电线。

安装SGD刮板输送机结束时，对油漆损坏的部分按照技术规范要求进行补喷油漆。其次要按润滑油操作手册规定的程序将添油脂或润滑油加到如下输送机设备：减速机、联轴器、起重机、轴承座、电机轴承等。
