刮板输送机详细介绍

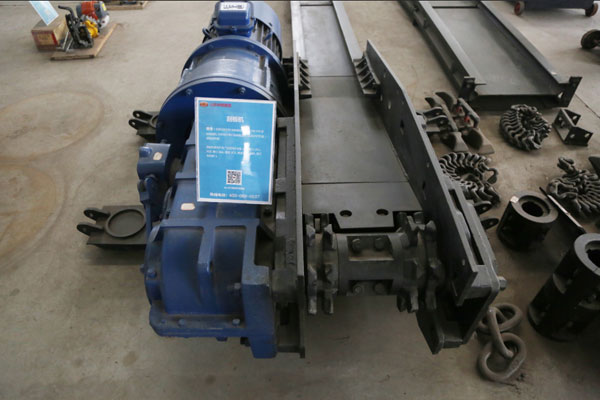

 ### 结构组成 - **机头部**：由机头架、电动机、液力耦合器、减速器及链轮等部件组成，是刮板输送机的动力驱动部分，为刮板链的运行提供动力。

刮板输送机详细介绍

 - **中间部**：包括过渡槽、中部槽、链条和刮板等。过渡槽用于连接机头和中部槽，使刮板链能顺利过渡；中部槽是物料的承载和输送通道；链条和刮板组成刮板链，刮板固定在链条上，随着链条的移动带动物料在槽内移动。

 - **机尾部**：是刮板链返回的装置，部分重型刮板输送机的机尾也设有动力传动装置，与机头相对应，可从安设位置区分为上机头与下机头。 - **附属部件**：有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等，液压千斤顶用于推移刮板输送机，使其适应采煤工作面的推进；紧链器用于调整刮板链的松紧程度，保证刮板链正常运行。

### 工作原理 将敞开的溜槽作为煤炭、矸石或物料等的承受件，把刮板固定在链条上组成刮板链作为牵引构件。当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直至到机头部卸载。刮板链绕过链轮作无级闭合循环运行，从而完成物料的输送。 ### 分类 按刮板输送机溜槽的布置方式和结构，可分为并列式及重叠式两种；按链条数目及布置方式，可分为单链、双边链、双中心链和三链4种。

 ### 应用 可用于水平运输，也可用于倾斜运输。沿倾斜向上运输时，煤层倾角不得超过25°，向下运输时，倾角不得超过20°，当煤层倾角较大时，应安装fanghua装置。可弯曲刮板输送机允许在水平和垂直方向作2°~4°的弯曲。

## 优缺点 - **优点**：结构坚实，能承受物料的外力作用；能适应采煤工作面复杂的地形条件；机身矮，便于安装；可兼作采煤机运行轨道；能反向运行，便于处理底链事故；能作液压支架前段的支点；结构简单，进料和卸料灵活；机壳密闭，可防止粉尘飞扬；尾部不设机壳时可自行取料输送。 - **缺点**：空载功率消耗大，不宜长距离输送，易发生掉链、跳链事故，消耗钢材多、成本大。
