刮板机是一种在煤炭、矿石等行业广泛应用的输送设备

 ### 工作原理 刮板机主要由刮板链、溜槽、机头、机尾等部分组成。电动机通过减速机带动链轮旋转，链轮驱动刮板链在溜槽内运行，刮板链上的刮板推动物料在溜槽内移动，从而实现物料的输送。

刮板机是一种在煤炭、矿石等行业广泛应用的输送设备

### 结构组成 - **刮板链**：是刮板机的主要工作部件，由刮板、链条等组成。刮板通常采用naimo材料制成，间隔yidng距离安装在链条上，用于推动物料。链条则承受刮板传递的拉力，带动刮板运动。 - **溜槽**：是物料的承载和输送通道，一般由钢板制成，分为中部溜槽、过渡溜槽和机头机尾溜槽等不同类型。中部溜槽是刮板机的主要组成部分，用于连接机头和机尾，形成物料输送的通道；过渡溜槽用于连接中部溜槽和机头、机尾，使刮板链能够顺利过渡；机头机尾溜槽则安装在刮板机的头部和尾部，用于安装链轮、驱动装置等部件。

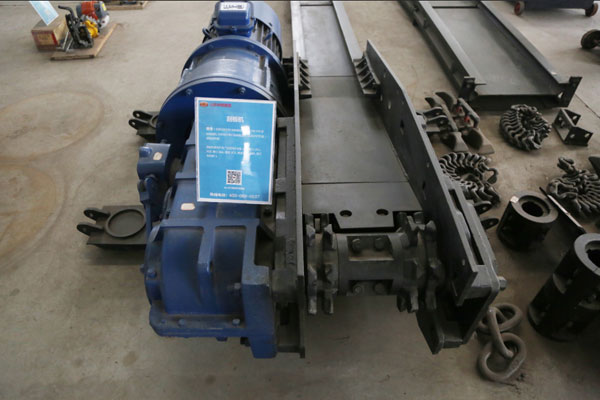

- **机头**：包括机头架、驱动装置、链轮等部件。机头架是机头的支撑结构，用于安装驱动装置和链轮；驱动装置通常由电动机、减速机等组成，为刮板机提供动力；链轮与刮板链啮合，驱动刮板链运动。

- **机尾**：主要由机尾架和链轮组成，机尾架用于支撑机尾链轮，链轮与刮板链配合，使刮板链形成封闭的循环回路。有些刮板机的机尾还设有张紧装置，用于调整刮板链的张紧程度，保证刮板机的正常运行。

### 分类 - **按刮板链的形式分类**：可分为中单链刮板机、双中链刮板机、边双链刮板机和三链刮板机等。中单链刮板机的刮板链为单排链条，结构简单，适用于输送量较小的场合；双中链刮板机和边双链刮板机采用双排链条，承载能力较大，适用于输送量较大的场合；三链刮板机则采用三排链条，承载能力更强，但结构较为复杂。 - **按溜槽的布置方式分类**：可分为重叠式溜槽刮板机和并列式溜槽刮板机。重叠式溜槽刮板机的溜槽相互重叠，占地面积小，但维修不太方便；并列式溜槽刮板机的溜槽并排布置，维修方便，但占地面积较大。

 ### 应用领域 - **煤矿开采**：在煤矿井下，刮板机常用于采煤工作面的煤炭输送，将采煤机割下的煤炭从工作面输送到顺槽的转载机或带式输送机上，是煤矿综合机械化采煤设备中的重要组成部分。 - **金属矿开采**：在金属矿的地下开采中，刮板机也被广泛应用于矿石的输送，可将采场中的矿石输送到提升井筒附近，以便进行提升运输。 - **其他领域**：刮板机还可用于建材、电力、化工等行业的散状物料输送，如在水泥厂中输送石灰石、黏土等原料，在火电厂中输送煤炭等。

### 维护保养要点 - **日常维护**：定期检查刮板链的磨损情况，及时更换磨损严重的刮板和链条；检查溜槽的磨损情况，特别是溜槽的底部和两侧，如有磨损或变形，应及时xiufu或更换；清理溜槽内的杂物和积料，防止物料堆积影响刮板机的正常运行；检查各部件的连接螺栓是否松动，如有松动应及时拧紧。 - **定期保养**：定期对刮板机的驱动装置、链轮、轴承等部件进行润滑，按照设备说明书的要求选择合适的润滑油和润滑周期；检查减速机的油位和油质，及时补充或更换润滑油；对刮板机的电气系统进行检查和维护，确保电气设备的正常运行，防止电气故障引发anquan事故。 ### anquan注意事项

- **安装与调试**：刮板机安装时要确保各部件安装牢固，刮板链的张紧度合适。调试过程中，要检查刮板机的运行情况，如有异常应及时停机处理。 - **运行操作**：刮板机运行时，严禁人员跨越刮板链或在溜槽上行走，防止发生人身伤害事故；在刮板机运行过程中，不得打开机盖进行清理或检修工作，如需检修，bixu先停机并切断电源，挂好“有人工作，严禁合闸”的警示牌。 - **故障处理**：当刮板机出现故障时，应立即停机，查明原因并进行处理。在处理故障时，要严格按照操作规程进行，不得擅自更改设备的结构或参数。 刮板机在物料输送中发挥着重要作用，但在使用过程中需要注意维护保养和anquan操作，以确保其正常运行和使用寿命。
