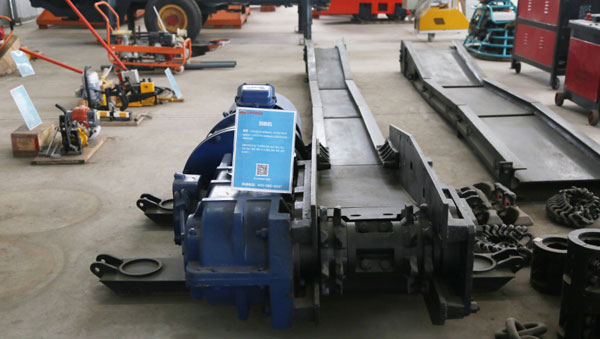

刮板机是一种在封闭或敞开的壳体内

刮板机是一种在封闭或敞开的壳体内，借助运动着的刮板链条来输送散状物料的连续运输设备，以下是关于刮板机的详细介绍：

刮板机是一种在封闭或敞开的壳体内

- **结构组成** - **驱动装置**：包括电动机、减速机、传动链轮等，为刮板机提供动力，使刮板链循环运行。电动机将电能转化为机械能，减速机则通过齿轮传动降低转速、增大扭矩，传动链轮与刮板链啮合，带动刮板链运动。

 - **输送装置**：由主、从动链轮、刮板链条等组成。刮板链条是刮板机的核心部件，刮板固定在链条上，随着链条的运动带动物料输送。主链轮由驱动装置带动旋转，从动链轮则起到张紧和导向的作用，保证刮板链的平稳运行。

 - **溜槽**：是物料的承载部件，通常由钢板制成，分为中部槽、过渡槽和机头机尾槽等。中部槽是刮板机的主要组成部分，用于连接和支撑刮板链及物料；过渡槽用于连接中部槽和机头机尾槽，使刮板链能够顺利过渡；机头机尾槽则分别安装在刮板机的头部和尾部，与驱动装置和张紧装置配合使用。

 - **张紧装置**：用于调整刮板链的松紧程度，保证刮板链具有合适的张力，防止链条过松出现跳链、卡链或断链等现象，常见的有螺杆式和重锤式张紧装置。螺杆式张紧装置通过旋转螺杆来调节刮板链的长度；重锤式张紧装置则利用重锤的重力作用自动张紧刮板链。

- **工作原理**：将敞开或封闭的溜槽作为物料的承受件，把刮板固定在链条上组成刮板链作为牵引构件。当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行，带动物料沿着溜槽移动，直至到机头部卸载，刮板链绕过链轮作无级闭合循环运行，完成物料的输送。

 - **分类方式** - **按刮板链形式分类**：可分为中单链、中双链、边双链、准边双链四种形式。中单链刮板机结构简单，但承载能力相对较低；中双链和边双链刮板机具有较高的强度和稳定性，适用于输送量大、负荷较重的场合；准边双链刮板机则结合了中单链和边双链的优点，具有较好的适应性。

- **按输送能力及电机功率分类**：可分为轻型（单电机P<75kW）、中型（单电机75≤P≤160kW）、重型（单电机200≤P≤400kW）及超重型（单电机P>400kW）。
