SGD刮板输送机是煤矿井下重要的运输设备

SGD刮板输送机是煤矿井下重要的运输设备，主要用于煤层开采时输送煤炭和矸石，具有结构紧凑、适应性强、运输效率高等特点。下面从结构组成、工作原理、类型特点、维护要点及应用场景等方面为你详细介绍：

SGD刮板输送机是煤矿井下重要的运输设备

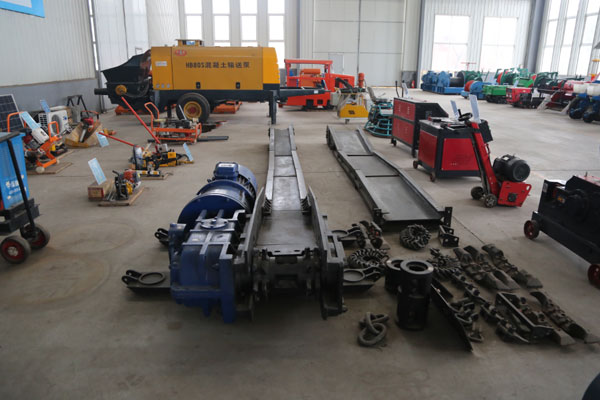

 其核心结构由机头、中间部和机尾部组成。机头部分包括驱动装置、链轮组件和机头架，驱动装置多采用电机与减速器组合的形式，为输送机提供动力；链轮组件与刮板链啮合，带动链条运行；机头架用于支撑和固定驱动装置。中间部是输送机的主要承载部分，由溜槽、刮板链和挡板等组成，溜槽一般采用nai磨钢板焊接而成，底部槽体承接煤炭运输，上部挡板防止煤炭溢出；

刮板链由链条、刮板和连接环构成，通过链轮驱动在溜槽内运行，实现煤炭的连续输送。机尾部主要有机尾架和改向链轮，改向链轮用于改变刮板链的运行方向，机尾架则起到支撑和固定作用。 工作原理是利用刮板链的循环运动来输送物料。当驱动装置启动后，电机通过减速器带动链轮转动，链轮与刮板链啮合，使刮板链在溜槽内做连续的循环运动。煤炭从机尾部装入溜槽，在刮板的推动下沿溜槽向机头方向移动，zui终从机头卸出。在运行过程中，刮板链不仅承受物料的重量，还需克服与溜槽之间的摩擦阻力，因此链条和刮板需具备较高的强度和nai磨性。 按刮板链的形式可分为中单链、边双链和中双链。

中单链刮板输送机的链条位于溜槽中间，结构简单，适用于薄煤层和中厚煤层；边双链的两条链条分别位于溜槽两侧，承载能力大，可用于大倾角和重载运输；中双链的两条链条对称布置在刮板中间，兼具中单链和边双链的优点，运行稳定性好。
