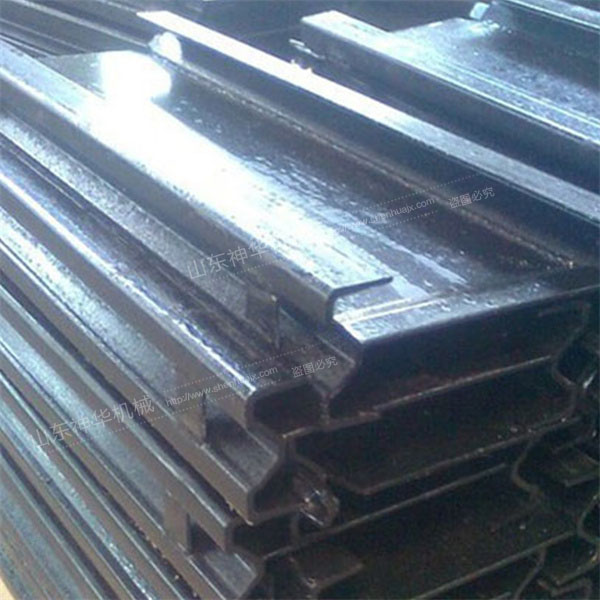

刮板机中部槽简介

概念

刮板机中部槽主要用于煤矿井下刮板输送机和转载机。刮板机中部槽是刮板输送机的机身，由中板和槽帮刚等组成，上槽 运煤下槽供刮板链返程用。本实用新型涉及煤矿井下刮板输送机技术领域，中部槽具体地说是一种新型刮板机中部槽。传统刮板机中部槽的中板对接后表面的平面度 有较大误差，增大了刮板运行阻力，加速了中板的非正常磨损。运行时刮板机中部槽会出现上下起伏角度，易使搭接板损坏。同时，铸造挡板槽帮上支撑锻造轨座的 弯联接板，也存在联接强度较低，刮板机中部槽使用寿命短的问题。本实用新型的每块中板的两端为凸凹台阶接口；刮板机中部槽在弯联接板上焊有垫板，在弯联接 板和垫板的顶部焊有筋板，在弯联接板和垫板上开有联接输送机电缆槽的长圆孔、沉孔。本实用新型适用于大功率、大采高重型刮板输送机配套。

技术参数

刮板机中部槽主要参数 规格型号 主要尺寸（mm） 锰板厚度（mm）

SGB630/150C 长：1500 宽度：630 14

SGB620/40T 长：1500 宽度：620 10

SGB620/40Z 长：1500 宽度：420 10

SGB420/30 长：1200 宽度：420 8（6）

SGD420/22-30 长：1200 宽度：420 8（6）

SGB26 长：1200 宽度：420 8（6）

SGD320/17B 长：1200 宽度：320 6
