刮板输送机结构

刮板输送机大家也许都有了解，可用于水平运输，亦可用于倾斜运输。沿倾斜向上运输时，煤层倾角不得超过25度，向下运输时，倾角不得超过20度，当煤层倾角较大时，应安装防滑装置。可弯曲刮板输送机允许在水平和垂直方向作2度-4度的弯曲。

刮板输送机结构可分为，机头部及传动装置、机尾部、溜槽及附件、刮板链、紧链装置、防滑及緢固装置。下面细细给大家讲一下刮板输送机结构的具体特征。

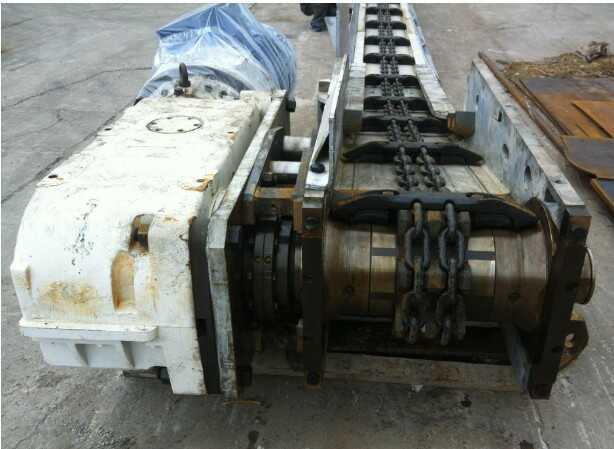

1.机头部及传动装置

机头部是将电动机的动力传递给刮板链的装置，它主要是包括机头架、传动装置、链轮组件、盲轴及电动机等部件。利用机头传动装置驱动的紧链器和链牵引采煤机引链的固定装置也安装在机头部、传动位置、链轮组件、盲轴及电动机等部件。利用机头传动装置驱动的我紧链器和链牵引采煤机牵引链的固定装置也安装在机头部。其中，机头架是支撑。安装链轮组件、减速器、过渡槽等部件的框架式焊接构件、为适应左右采煤工作面的需要，机头架两侧对称，可在两侧安装减速器。

2.机尾部

综采工作面刮板输送机一般功率较大，多采用机头和机尾双机传动方式。部分端卸式输送机的机头、机尾完全相同，并可以互换安装使用。

3.溜槽及附件

溜槽分为中部槽、调节溜槽和连接溜槽三种类型。溜槽作为整个刮板输送机的机身，除承载货物外，在综采工作面，机身还将是采煤机的导轨，因而要求它有一定的强度和刚度，并具有较好的耐磨性能。

4.刮板链
刮板链是刮板输送机的重要部件，它在工作中拖动刮板沿着溜槽输送货物，要承受较大的静载荷和动载荷，并且在工作过程中还与溜槽发省摩擦，所以，要求刮板链具有较高的耐磨性、韧性和强度。

5.紧链装置

刮板链过松会发生刮板链堵塞在拔链器内，使链子跳出链轮和发生锻炼事故，还可能使链子在回空段出现刮板链掉道的事故。为了保证刮板链能正常工作，必须通过紧链装置拉紧刮板链使其处于合适的张紧状态。常用的紧链装置有棘轮紧链装置、闸盘式紧链装置等。

6.防滑及锚固装置

倾斜工作面铺设的刮板输送机，设有可靠的防止输送机下滑的装置，刮板输送机防滑装置主要有以下几种：千斤顶防滑装置、双柱锚固防滑装置、滑移梁锚固防滑装置。
