SGB620/40T刮板输送机安装与调整

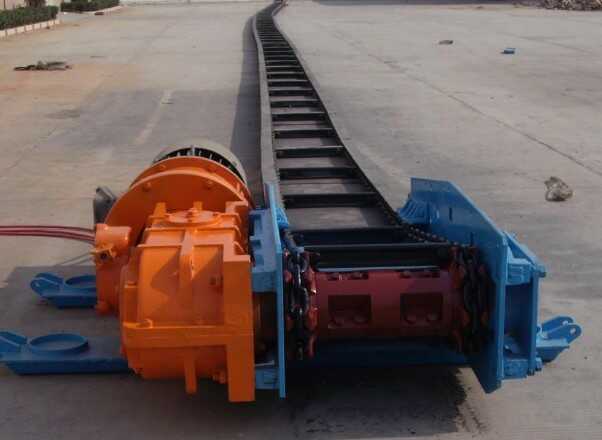

SGB620/40T刮板输送机产品特点

SGB620/40T刮板输送机具有运输力强、传动平稳、结构简单、装卸方便、易于维护、安全可靠等特点。

SGB620/40T刮板输送机安装与调整

1，SGB620/40T刮板输送机安装:安装人员安装前需先阅读本产品使用说明书，了解输送机结构及原理，熟悉安装程序。产品在运行井下安装之前，先检查整机各零件是否齐全，在运输过程，磕碰或变形损坏的零部件修复，不能使用的要更换。经检查确认各部件齐全完好后，分别运至井下各自的安装地点。安装场地应平整，不得有木板,石块等杂物。当安装场地倾斜度大于7度时，铺设长度应相应缩短。

2，SGB620/40T刮板输送机安装传动部：将机头架与推移梁在安装地点连接好，机头架与顺槽运输机间应保持一定的卸煤高度。将减速器安装在机头架靠采空区的侧板上，安装时必须使第四轴密封壳体的颈部定位面与机头架的支撑孔吻合，侧面键槽与机头架侧板导向键吻合，注意透气塞应在减速器的上部。并依次安装连接罩、液力耦合器、电动机。在减速器第四轴的输出端安装机头链轮，并在机头链轮的另一端安装盲轴，传动部必须水平放置，不得倾斜。

安装完毕后，减速器内注入GB/T5903工业闭式齿轮油以保证润滑，注入量为浸没大圆弧伞齿轮的1/3.同时要保证液力耦合内的规定充液量，各密封处不得有渗漏现象。如果条件允许，亦可将传动部整体运至圆环链焊口位置和开口式连接环凸起部分在中部槽上槽运行时方向向上，刮板带有斜面的一侧运行时与中部槽中板接触。开口式连接环紧固螺栓必须拧紧，圆环链部允许拧麻花。

3,SGB620/40T刮板输送机安装机尾：将机尾与最后一节中部槽对接，刮板链绕过机尾链轮放入上槽内。
