40T刮板机机头存在的问题分析与研究

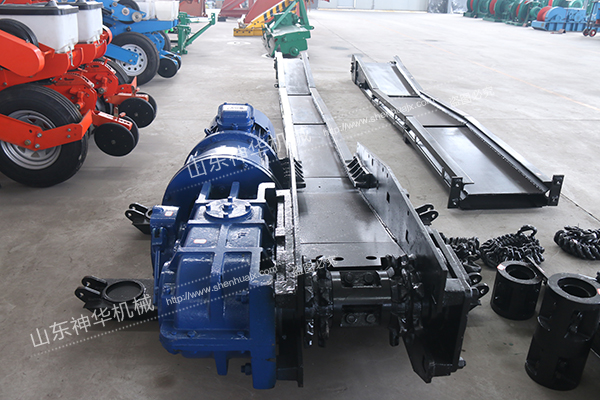

40T刮板机是煤矿采煤工作面的主要运输工具，我公司大量生产批发40T刮板机、大40T刮板机、小40T刮板机、还有各种各样的刮板机配件 。由于批量大，减低成本，提高效益就显得比较重要。

40T刮板机机头存在的问题

40T刮板机是采用减速器输出端花键轴(盲轴)直接插入机头链轮花键槽来传动。这种联结结构紧凑，但仍存在不足：

(1)机头靠近减速器的一侧，无法安装轴承拉支托，稳定性差；

(2)机头没有通轴，仅用两半边滚筒联结左、右链轮传动，平衡度差；

(3)有时两边圆环链运行不同步而造成掉链、卡链等故障。

改进40T刮板机机头联结结构探讨

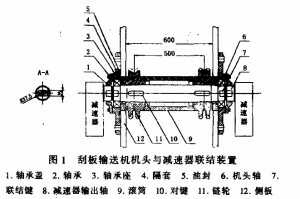

分析上述几个问题的症结，归于机头没有通轴，克服上述缺点的设想，是采用机头通轴，即轴端与减速器输出端各开槽孔，直接套装75×75×35的特厚联结键来传动。两者之间采用rr7／s6配合，既能装卸方便，又有良好的配合

40T刮板机机头联结结传动装置优点

(1)缩小机头横向安装尺寸，结构简单紧凑，装卸方便；

(2)闭式联结，封闭良好，避免煤尘、泥沙渗入，延长使用寿命；(3)机头两侧均有轴承支托安装，传动平稳；

(4)由于采用通轴，保证了刮板链的同步运行；避免故障，提高效率；

(5)机头链轮以对开平键槽代替花键槽，制作简单，减低成本。
