40T刮板机E形螺栓损坏的分析

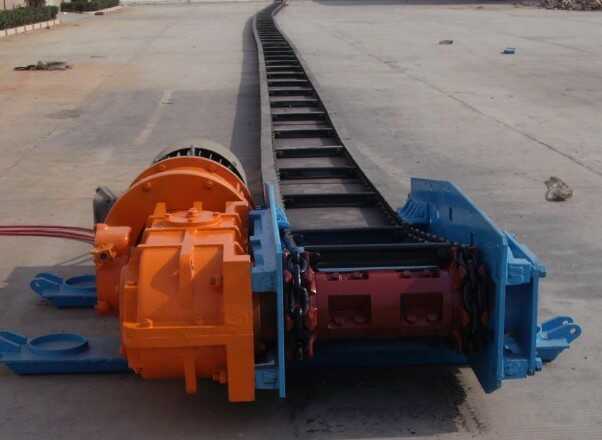

刮板链是40T刮板机运输的主要载体，E形螺栓是刮板链的重要组成部分． 起到定位和联接刮板与圆环链的作用。结合某型号E形螺栓损坏情况、对其损坏断面进行分析．确定E形栓损坏形式。通过分析E形螺栓的结构、制造因素、锻制方法、使用及维护等方面对E形螺栓损坏的影响，提出改进方法，提高E形螺栓的使用寿命。

为了提高E形螺栓的使用寿命．减少E形螺栓的损坏．现对某型号E形螺栓损坏情况进行分析 通过对E形螺栓的损坏情况统计，其损坏情况多为螺栓根部断裂．断口多在螺栓根部或贴近根
部部位．且首先折断多为中部螺栓。螺栓断口瞬断截面面积超过断13面积的75％。通过断面分析，其损坏原因为高应力低周期疲劳断裂，少部分为塑性拉断和长周期疲劳断裂。

1，40T刮板机E形螺栓结构的影响

40T刮板机E形螺栓结构设计及制造过程中．与刮板链连接处横梁边缘不应宽于刮板．横梁与圆环链连接处应留有弧形槽．使圆环链在牵引力作用下不与刮板先接触。由于刮板链工作时所受冲击力较大，若横梁先与E形螺栓接触．会对E形螺栓根部造成剪切力．使E形螺栓根部产生早期裂纹源．多次振动即可发生高应力疲劳折断或瞬断 在井下安装条件较差情况下．螺栓拧紧力矩较易低于设计值．损坏情况将更加严重。

E形螺栓与刮板配合缺少横向定位．横向载荷由螺母承载．E形螺栓与刮板配合面呈圆弧状缺少配合，螺母所受载荷大，易因螺母松动而产生损坏。E形螺栓端部高于刮板顶部平面．增加落煤压力及冲击，加大对E形螺栓的负载。E形螺栓底面凸出刮板底平面．加大E形螺栓与中板接合部位的刮卡。产生冲击载荷。E形螺栓的直径与螺母配合不好．产生因防松失效而损坏。

2，40T刮板机制造因素影响

(1)E形螺栓加工因素的影响
E形螺栓根部的过渡圆角为疲劳断裂源，为应力集中的敏感截面。由于机加时车序过长，部分切除了过渡圆角．形成直角倒角．产生了疲劳断裂源，极易造成疲劳破坏。齿形角的加工精度影响螺母自锁效果．易导致配合螺母不能自锁．防松失效而损坏．应改善加工工艺。使其强度和精度达到标准和行业要求

(2)槽体间的制造误差的影响

由于槽体的中板焊接变形、槽体中板与中板存在高度差、槽体底部的不平整度及异物的卡滞，使刮板瞬间受到巨大的冲击力．刮板所受到的冲击力使E形螺栓产生挠性弯曲。横梁发生瞬间冲击弯曲及圆环链所受牵引力多受力不均．使中部螺栓根部受到较大冲击而损坏。应减少槽体间的高度差．增加槽体间过渡倒角，减少因冲击损坏。
