刮板输送机安装技术标准

刮板输送机安装技术标准：

1.研究工作的刮板输送机如突下井安装前，要在地面上把机头及机尾的特殊部分、部分中间部件进行组装试车，发现问题及时处理，处理合格后方可下井。

2.整机安装后检查要成一行直线，其偏差不超过±150mm，铺设平、直，插销齐全，接头严密，运行不摇摆。

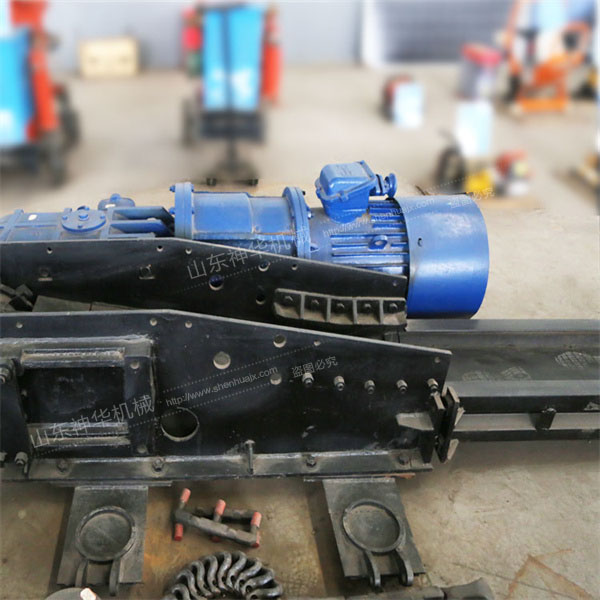

3.机头、机尾符合：

（1）机头、机尾架无明显变形，无开焊，严重损伤，沿纵向平面变形量用500mm钢板尺检验不超2mm；

（2）机头架与减速器连接部位变形量不超0.5mm；

（3）压链器连接紧固，磨损量不超过6mm；

（4）链轮与机头架两侧间隙不大于2mm，链轮无轴向串动，机头轴不漏油；

（5）分链器、小架子、护轴板连接牢固，对轮销轴、螺丝齐全，护轴板最大磨损量不得超过厚度的25%。

4.溜槽符合：

（1）溜槽平面变形量不超过4mm，中板变形量不影响性能；

（2）焊缝不得开焊，中板磨损量不大于原厚度的35%，搭接部位无损伤，无变形；

（3）过渡槽连接上下错口不超过2mm，左右错口不超过3mm，中部槽连接上下错口不超过2mm；

（4）链轮与机头架两侧间隙不大于2mm，链轮无轴向串动，机头轴不漏油；

（5）分链器、小架子、护轴板连接牢固，对轮销轴、螺丝齐全，护轴板最大磨损量不得超过厚度的25%。

5.溜槽联结螺栓齐全、紧固、合格。

6.减速箱、链轮不漏油，油质、油量达到要求，保护齐全，运转声音正常。

7.挡、铲煤板联接螺栓齐全紧固，符合规定，铲煤板最大磨损量 不超过50%，挡煤板无变形，电缆槽宽度为标准尺寸±10mm，相邻挡煤板的侧立板，对口左右偏差不大于5mm，隔板齐全完好。
