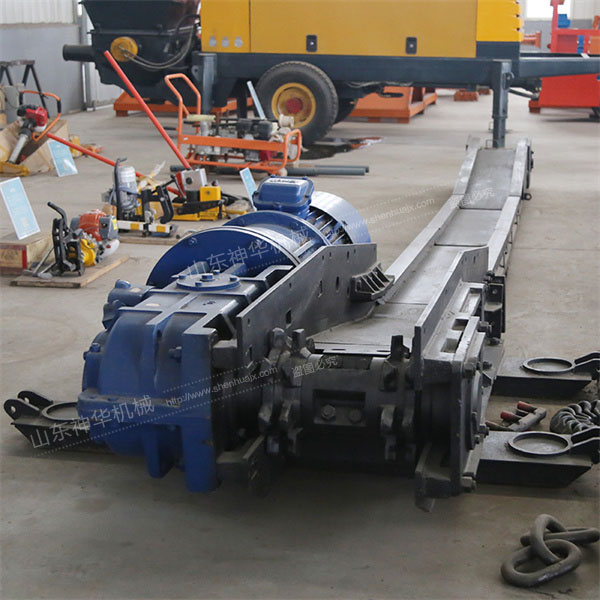

刮板输送机部件型号及外型尺寸

刮板输送机具有连续输送、机身低、装载容易、装载面宽、强度高、不怕一般的冲击载荷和侧向爆破冲击等性能。

刮板输送机部件型号及外型尺寸：

1、机头

电动机：①型号：JDSB-30②功率：30kw③转速：1470r/min④电压等级：380/660v

减速器：①型号：JB/55②传动比：1:22.24

连接方式：液力偶合器

机头高：512mm

紧链方式：闸盘紧链

2、机身（过渡段和中部槽）

连接方式：插销连接

槽体规格：200×420×150mm

机身构件：①机头过渡槽②机尾过渡槽③中间槽④调节槽

3、刮板链

刮板间距：800mm

圆环链：φ14×50mm

刮板链速度：0.79m/s
